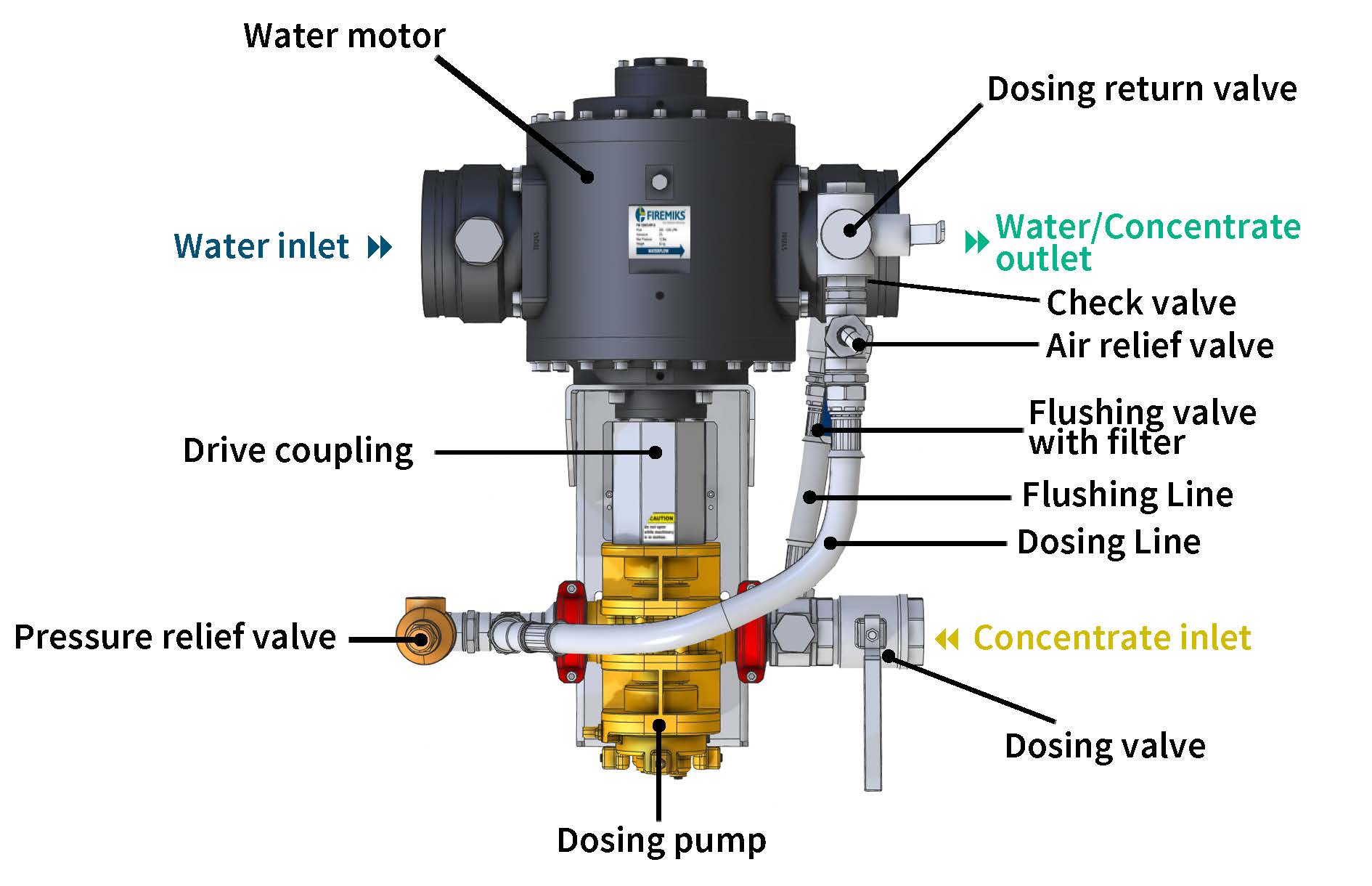

RESUMEN DE LAS PRINCIPALES PARTES

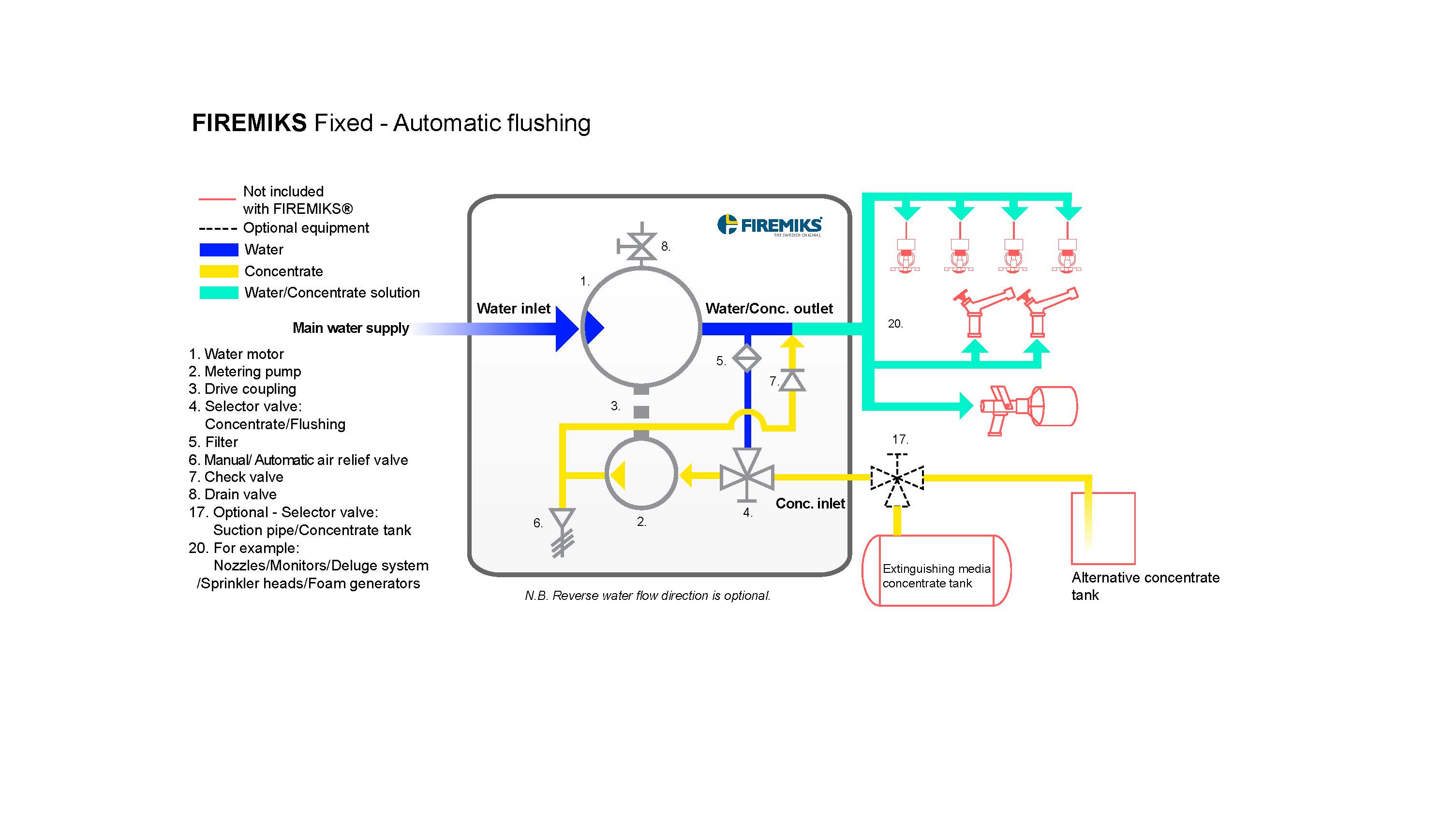

DIAGRAMA DE FLUJO TIPO DE BOMBA DE ENGRANAJES

Este diagrama de flujo muestra la configuración principal de un modelo de bomba de engranajes FIREMIKS. Para obtener una guía más detallada, consulte Recommended set up – Gear Pump type en las páginas de descarga.

PRINCIPIO DE FUNCIONAMIENTO DE LA BOMBA DE ENGRANAJES

Una bomba de engranajes usa engranajes internos para agarrar el concentrado. Las ventajas de usar bombas de engranajes son que son muy resistentes, el flujo no es pulsante y "agarran" muy bien concentrados de alta viscosidad.

MODELOS DE BOMBA DE ENGRANAJES ACCIONADOS POR CORREA

Firemiks AB ha lanzado las soluciones de bombas de engranajes de próxima generación para modelos más grandes. Con estos modelos, la bomba de engranajes está montada en la parte superior del motor de agua, lo que lo convierte en un paquete aún más compacto. En lugar de transmisión directa con un acoplamiento de engranajes de transmisión, la bomba de engranajes ahora es impulsada por una correa de costillas múltiples industriales. Esta disposición hace posible optimizar tanto el motor de agua como la bomba de engranajes de manera más independiente entre sí con diferentes velocidades de rotación, continuando la tradición de Firemiks de ofrecer la mejor solución posible para el caso de dosificación específico de los clientes. Consulte la hoja de datos de cada modelo a medida que estén disponibles.

INSTALACIONES TIPICAS

Una instalación fija típica con una bomba de engranajes es a menudo donde un cliente prefiere las características de las bombas de engranajes, usa concentrados de mayor viscosidad y trabaja en el extremo de flujo más alto del rango de flujo.

RESUMEN MODELO

Haga clic aquí para descargar una descripción general del modelo
